HKQF-15电动三通球阀

概述
      本系列球阀由阀体和驱动器两部分组成。具有结构简单，工作可靠，流体通过能力强及节能等优点。可广泛应用于采暖、中央空调、太阳能热水系统、水处理系统的冷热水通断控制；也可以用于低压水蒸汽的通断控制。其中配B型驱动器的球阀，实现一条线控制，能与所有的温控开关配套使用，还可以进行多阀并联运行，是一款性价比很高的产品。

技术指标
1.驱动电压：220VAC（有12V、24V、110VAC可供选择）
2.功率消耗：5VA（仅在阀门启闭过程中）
3.阀体承压：1.6MPa
4.允许压差：≤0.6MPa
5.适用介质：冷水、热水 及低压水蒸汽（≤0.4MPa）
6.启闭时间：30秒
7.适用介质温度：1-130℃
8.适用环境温度：0-65℃
9.连接方式：ZG内管螺纹（也可按用户需求定制）

结构特点
1.内置高品质微动开关，阀门启闭过程完成后电机不通电，因而寿命长、节能，并且特别安全。
2.外壳为高强度阻燃工程塑料，经久耐用。
3.采用优质四氟密封圈，及两端加装特殊弹性结构，确保密封稳定可靠且密封寿命大大延长。
4.B型球阀驱动器内置控制电路板，一条线控制，可配三速开关，可实现多阀并联，节省温控器。(四管制专用)

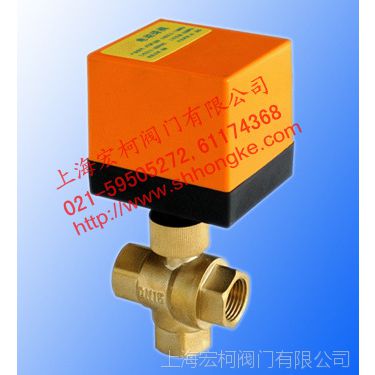

球阀外形

球阀基本尺寸

接线及相关线路原理图

安装调试要求
1.安装前请仔细阅读说明书，必须由专业技术人员进行安装，并严格按照接线图接线。
2.二通球阀无介质流向规定；三通球阀介质流向从下至左或右。
3.驱动器可任意角度安装，但必须在阀体的水平上方。
4.安装时绝不能对驱动器施力，否则会损坏驱动器。
5.卸下阀体安装时不能对阀杆施力，否则阀杆变形导致故障。
6.普通型球阀不能配三速开关,只配机械或者电子式温控器；配B型驱动器的球阀，各种温控器均可。
7.调试时必须观察驱动器是否能可靠启动或停止，若球连续不停转动，必须调换驱动器，否则密封寿命会变短。
8.不得将驱动器包在保温层内。
